螺母適用于圓盤剪、分條剪的鎖緊
手動加壓式黃油液壓螺母使用說明書

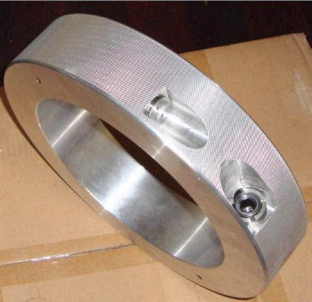

一、液壓螺母的組成
1、 螺母體
2、 壓環
3、 加壓柱塞
4、 放油排氣絲堵
5、 壓環密封圈
6、 加壓柱塞O型圈
二、液壓螺母的工作原理
液壓螺母是將工件鎖定在設備上的一種裝置，它替代了過去兩個螺母鎖緊的形
式，它使用方便，壓緊力大。 壓環在高壓油的作用下壓向待壓工件，使
螺母體與工件之間產生了一個相反的力，在螺紋間隙的同時，將工件牢牢鎖定。
三、液壓螺母的操作過程
1、先將兩個加壓柱塞松掉，以不脫離螺紋為宜。
2、將液壓螺母擰入螺紋軸，壓環在待壓工件一側，壓環與待壓工件之間盡量壓緊。（壓環退回為宜）
3、分別將兩個加壓柱塞慢慢擰入，待內六方扳手很難擰動時，加壓過程結束。
4、需要拆下液壓螺母時，先將加壓柱塞慢慢松開，這時螺母與被壓工件之間的壓力，便可順利擰下螺母了。
注意：如果液壓螺母油腔內缺少黃油時，擰入加壓柱塞，壓環不能被推出，液壓螺母將無法使用。補充黃油的方法：將放油排氣絲堵及鋼球拆下，用尖嘴黃油 嘴頂住排氣孔加油，當壓環被推出2—3毫米時停止加油。再將鋼球及絲堵擰牢，加油完畢。
注意事項：
●壓環與工件之間是平面接觸，否則高壓下壓環將被損壞。
●注入的黃油要干凈，不能有雜質。
●壓環的行程為2毫米，超出后，壓環將脫落。 |
